Chạc chia khí nén P-SMV / P-SMY là phụ kiện dùng để chia một nguồn khí nén thành 2 hoặc 3 nhánh đầu ra, giúp cấp khí đồng thời cho nhiều dây hơi, dụng cụ hoặc thiết bị khí nén. Sản phẩm sử dụng các đầu nối nhanh cái loại thường và có hai lựa chọn đầu khí vào là ren trong hoặc ren ngoài, phù hợp với nhiều vị trí lắp đặt trên máy nén khí, đường ống và hệ thống khí nén nhà xưởng.
Dòng chạc chia dạng tròn này có 4 phiên bản gồm P-SMV, P-W-SMV, P-SMY và P-W-SMY. Khách hàng có thể lựa chọn theo số nhánh cần sử dụng và kiểu ren tại vị trí cấp khí.
Tổng quan chạc chia khí nén P-SMV / P-SMY
Trong một hệ thống khí nén, một nguồn cấp khí đôi khi cần sử dụng cho nhiều dây hơi hoặc dụng cụ cùng lúc. Chạc chia khí nén giúp tạo thêm các nhánh đầu ra từ cùng một đường khí mà không cần bố trí riêng từng đường ống.
Nguồn khí được đưa vào đầu phía dưới của thân chạc, sau đó phân phối đến các đầu nối nhanh phía trên. Tùy phiên bản, sản phẩm có thể cung cấp 2 nhánh hoặc 3 nhánh khí ra.
Lưu ý: Thuật ngữ “ren trong” và “ren ngoài” trong sản phẩm này chỉ kiểu kết nối của đầu khí vào phía dưới thân chạc. Các đầu khí ra phía trên đều sử dụng đầu nối nhanh cái loại thường.

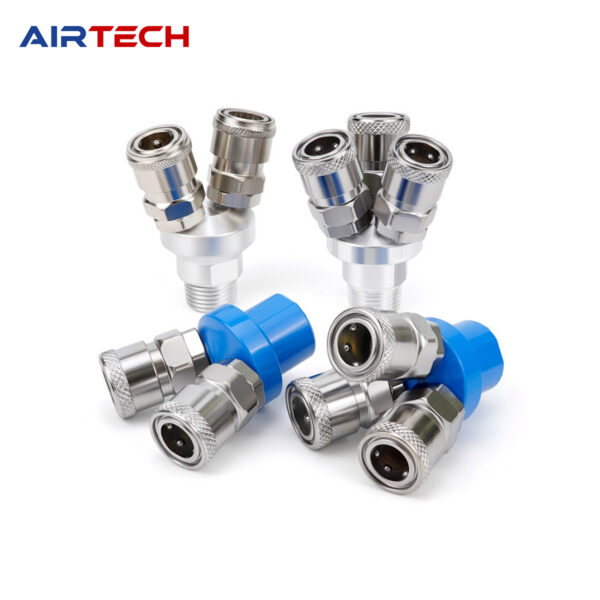

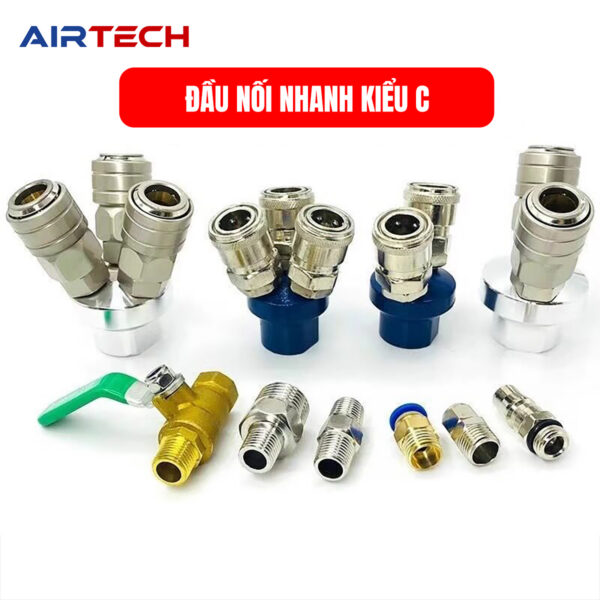

Các phiên bản P-SMV, P-W-SMV, P-SMY và P-W-SMY
| Mã sản phẩm | Số đầu ra | Kiểu đầu khí vào | Cơ cấu đầu nối |
|---|---|---|---|
| P-SMV | 2 đầu ra | Ren trong | Loại thường |
| P-W-SMV | 2 đầu ra | Ren ngoài | Loại thường |
| P-SMY | 3 đầu ra | Ren trong | Loại thường |
| P-W-SMY | 3 đầu ra | Ren ngoài | Loại thường |
Việc lựa chọn đúng phiên bản chủ yếu phụ thuộc vào số lượng nhánh khí cần sử dụng và kiểu ren tại vị trí lắp đặt. Trước khi đặt hàng, nên kiểm tra thực tế đầu ren và loại đầu cắm đang sử dụng trên dây hơi.

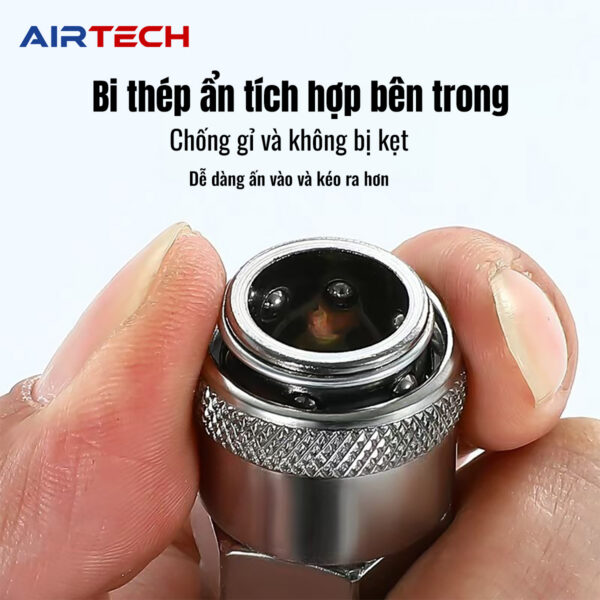

Thông số và cấu tạo cơ bản
| Hạng mục | Thông tin |
|---|---|
| Mã hàng | P-SMV, P-W-SMV, P-SMY, P-W-SMY |
| Môi chất sử dụng | Khí nén |
| Số nhánh đầu ra | 2 nhánh hoặc 3 nhánh tùy phiên bản |
| Kiểu đầu khí vào | Ren trong hoặc ren ngoài |
| Kiểu đầu khí ra | Đầu nối nhanh cái |
| Cơ cấu đầu nối | Loại thường |
| Kiểu thân | Dạng tròn |
AIRTECH không khuyến nghị lựa chọn sản phẩm chỉ dựa vào hình dáng bên ngoài. Với các hệ thống đã có sẵn đường ống hoặc đầu nối, cần kiểm tra chuẩn ren, kích thước ren và loại đầu cắm trước khi lắp đặt.

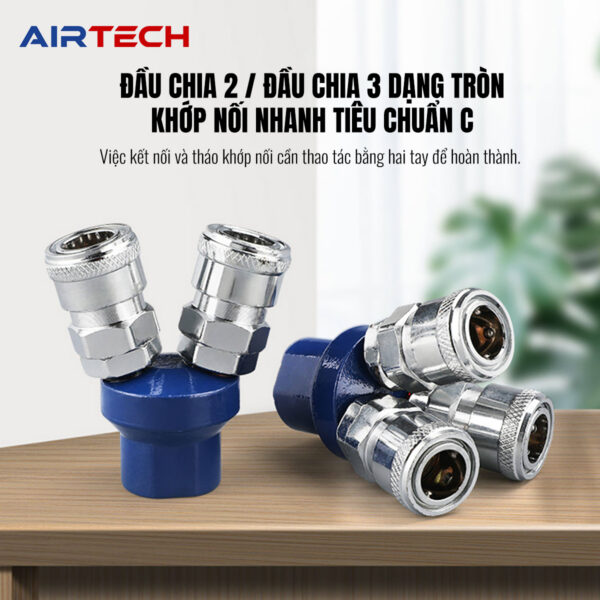

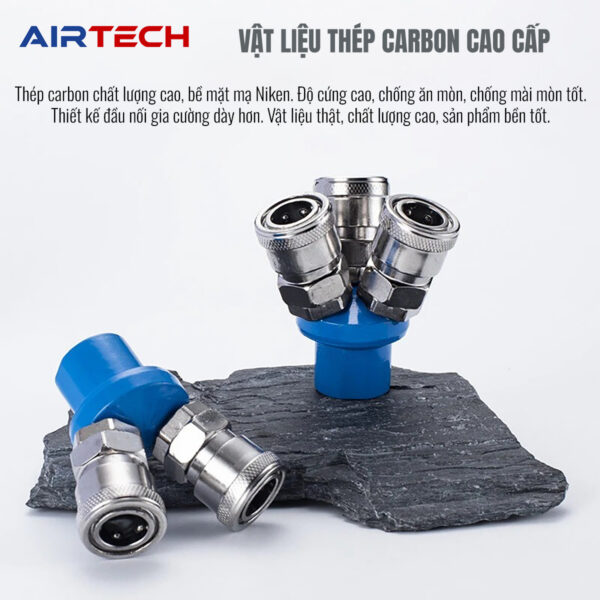

Đặc điểm nổi bật của chạc chia khí nén dạng tròn
- Chia một nguồn khí thành 2 hoặc 3 nhánh đầu ra.
- Tích hợp nhiều đầu nối nhanh trên cùng một thân chạc.
- Có lựa chọn đầu khí vào ren trong hoặc ren ngoài.
- Thiết kế dạng tròn gọn, thuận tiện bố trí tại máy nén khí hoặc đường ống cấp khí.
- Cho phép kết nối và tháo dây hơi nhanh hơn so với kiểu nối ren trực tiếp.
- Phù hợp cho nhà xưởng, gara, khu vực bảo trì và các hệ thống sử dụng nhiều dụng cụ khí nén.
- Có phiên bản 2 nhánh và 3 nhánh để lựa chọn theo nhu cầu thực tế.
Nguyên lý hoạt động
Khí nén từ máy nén hoặc đường ống chính đi vào đầu phía dưới của chạc chia. Bên trong thân chạc, dòng khí được phân phối tới các đầu nối nhanh ở phía trên. Người sử dụng có thể kết nối dây hơi hoặc dụng cụ khí nén vào từng nhánh để sử dụng.
Khi nhiều thiết bị hoạt động đồng thời, lưu lượng và áp suất thực tế tại từng nhánh còn phụ thuộc vào khả năng cấp khí của máy nén, kích thước đường ống, dây hơi và mức tiêu thụ khí của từng thiết bị.
Lưu ý kỹ thuật: Chạc chia khí nén chỉ có chức năng phân nhánh dòng khí, không làm tăng lưu lượng hoặc tăng áp suất của hệ thống. Nếu sử dụng nhiều thiết bị cùng lúc, cần bảo đảm nguồn khí có đủ khả năng cấp cho tổng nhu cầu sử dụng.
Ứng dụng
Chạc chia khí nén P-SMV / P-SMY có thể sử dụng tại nhiều vị trí trong hệ thống khí nén, chẳng hạn:
- Máy nén khí dân dụng và công nghiệp.
- Hệ thống đường ống khí nén trong nhà xưởng.
- Gara sửa chữa ô tô, xe máy.
- Bàn thao tác lắp ráp và bảo trì máy móc.
- Hệ thống cấp khí cho súng xì khô.
- Hệ thống phun sơn sử dụng khí nén.
- Dụng cụ siết, mở hoặc dụng cụ vận hành bằng khí nén.
- Các vị trí cần cấp khí cho nhiều dây hơi từ cùng một nguồn.
Nếu cần thêm các loại đầu nối để hoàn thiện hệ thống, khách hàng có thể tham khảo danh mục khớp nối nhanh khí nén hoặc các phụ kiện khí nén AIRTECH đang cung cấp.
Cách chọn chạc chia khí nén phù hợp
Chọn theo số nhánh đầu ra
- P-SMV / P-W-SMV: phù hợp khi cần chia nguồn khí thành 2 nhánh.
- P-SMY / P-W-SMY: phù hợp khi cần chia nguồn khí thành 3 nhánh.
Không nhất thiết phải chọn loại nhiều nhánh hơn nhu cầu thực tế. Nếu chỉ thường xuyên sử dụng hai dây hơi, phiên bản 2 nhánh sẽ đơn giản và phù hợp hơn.

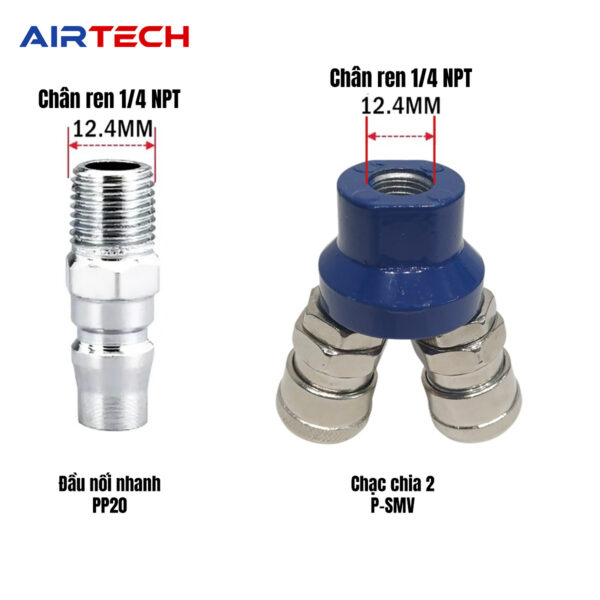

Chọn theo kiểu ren đầu vào
| Kiểu đầu vào | Phù hợp với vị trí lắp |
|---|---|
| Ren trong | Kết nối với đầu ống hoặc phụ kiện có ren ngoài |
| Ren ngoài | Kết nối với cổng hoặc phụ kiện có ren trong |
Ngoài việc xác định ren trong hay ren ngoài, khách hàng cần kiểm tra đúng kích thước và chuẩn ren. Hai chi tiết cùng là ren trong hoặc ren ngoài nhưng khác kích thước vẫn không thể lắp trực tiếp với nhau.

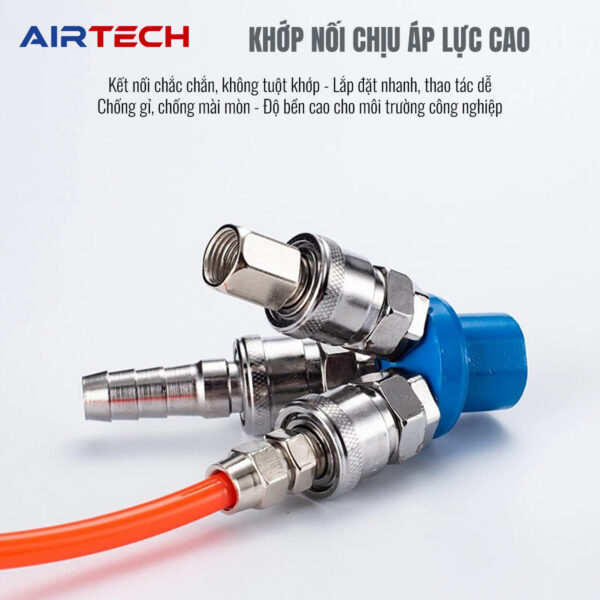

Kiểm tra loại đầu cắm của dây hơi
Đầu ra của chạc sử dụng đầu nối nhanh cái, vì vậy đầu dây hơi hoặc thiết bị cần có đầu cắm phù hợp. Nếu đang sử dụng hệ thống có sẵn, nên chụp hình đầu cắm và vị trí lắp để AIRTECH hỗ trợ kiểm tra trước khi đặt hàng.
Khi nào nên chọn loại tự khóa?
P-SMV / P-SMY là dòng đầu nối nhanh loại thường. Nếu hệ thống yêu cầu cơ cấu đầu nối tự khóa, khách hàng có thể tham khảo chạc chia khí nén loại tự khóa Z-SMV / Z-SMY và lựa chọn theo điều kiện sử dụng thực tế.
Lưu ý khi lắp đặt và sử dụng
- Ngắt nguồn khí và xả hết áp suất trước khi lắp hoặc tháo chạc chia.
- Làm sạch ren và bề mặt kết nối trước khi lắp.
- Sử dụng vật liệu làm kín ren phù hợp khi kết nối đầu vào dạng ren.
- Không siết quá lực làm hỏng ren hoặc biến dạng chi tiết kết nối.
- Đưa đầu cắm vào đúng tâm và đủ hành trình.
- Kiểm tra khả năng giữ đầu cắm trước khi cấp khí.
- Kiểm tra rò rỉ tại đầu khí vào và các đầu khí ra sau khi lắp.
- Không tháo đầu nối khi hệ thống vẫn còn áp suất.
- Không sử dụng số lượng thiết bị vượt quá khả năng cấp khí của máy nén và hệ thống đường ống.
AIRTECH cung cấp chạc chia và phụ kiện khí nén
AIRTECH cung cấp các dòng chạc chia khí nén, khớp nối nhanh, cút nối, dây hơi và phụ kiện khí nén phục vụ hệ thống nhà xưởng, gara, máy móc và thiết bị công nghiệp.
Khi cần chọn chạc chia P-SMV / P-SMY, khách hàng nên cung cấp:
- Số nhánh cần sử dụng: 2 nhánh hay 3 nhánh.
- Kiểu đầu khí vào: ren trong hay ren ngoài.
- Kích thước và chuẩn ren tại vị trí lắp.
- Hình ảnh đầu cắm hoặc dây hơi đang sử dụng.
- Số lượng sản phẩm cần mua.
AIRTECH sẽ hỗ trợ kiểm tra cấu hình và tư vấn phiên bản phù hợp với hệ thống thực tế. Liên hệ AIRTECH để được hỗ trợ thông tin sản phẩm và báo giá.
Câu hỏi thường gặp
P-SMV và P-SMY khác nhau như thế nào?
P-SMV là phiên bản có 2 đầu khí ra, trong khi P-SMY có 3 đầu khí ra. Cả hai đều thuộc dòng chạc chia dạng tròn sử dụng đầu nối nhanh loại thường.
P-W-SMV và P-W-SMY khác gì so với P-SMV và P-SMY?
Khác biệt nằm ở kiểu đầu khí vào. P-SMV và P-SMY sử dụng đầu vào ren trong, còn P-W-SMV và P-W-SMY sử dụng đầu vào ren ngoài.
Chạc chia khí nén có làm tăng áp suất không?
Không. Chạc chia chỉ phân phối khí từ một nguồn sang nhiều nhánh. Áp suất và lưu lượng tại từng nhánh phụ thuộc vào nguồn cấp, đường ống và lượng khí mà các thiết bị đang sử dụng.
Nên chọn chạc chia 2 nhánh hay 3 nhánh?
Nếu cần cấp khí cho hai dây hoặc hai thiết bị, có thể chọn phiên bản 2 nhánh. Nếu cần ba vị trí sử dụng đồng thời, chọn phiên bản 3 nhánh. Đồng thời cần kiểm tra khả năng cấp khí của máy nén để tránh thiếu lưu lượng khi nhiều thiết bị hoạt động cùng lúc.
Làm thế nào để xác định đúng ren trong hoặc ren ngoài?
Quan sát vị trí lắp đặt: nếu vị trí hiện tại có đầu ren nhô ra ngoài thì cần chạc có đầu vào ren trong; nếu vị trí lắp là lỗ ren trong thì cần phiên bản đầu vào ren ngoài. Với trường hợp chưa xác định được kích thước ren, khách hàng nên gửi hình ảnh và kích thước thực tế để AIRTECH hỗ trợ kiểm tra.
