Bộ đầu nối nhanh khí nén co dây loại thường P-SP + PP

Bộ đầu nối nhanh khí nén co dây loại thường P-SP + PP

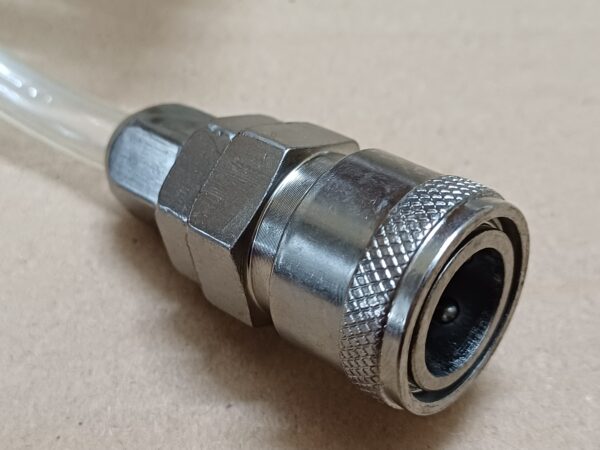

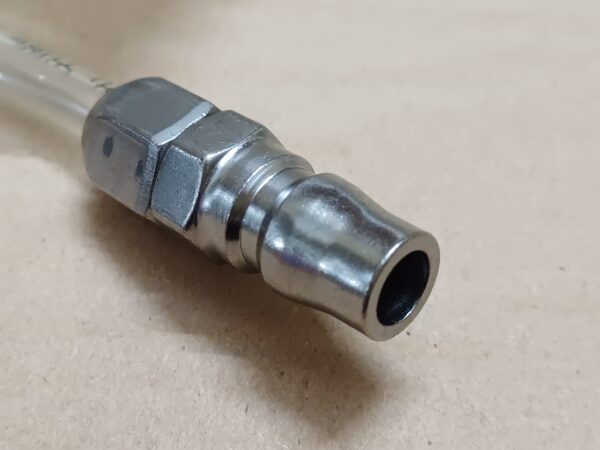

Bộ đầu nối nhanh khí nén P-SP + PP gồm một đầu nối nhanh SP và một đầu cắm PP có cùng kích thước đầu nối đuôi chuột. Sản phẩm được sử dụng để kết nối nhanh dây hơi với máy móc, thiết bị và đường khí trong hệ thống khí nén.

Phần đuôi chuột được đưa trực tiếp vào lòng dây hơi và cố định bằng đai siết phù hợp. Cơ cấu khớp nối nhanh giúp người sử dụng tháo lắp đường khí thuận tiện khi lắp đặt, kiểm tra, bảo dưỡng hoặc thay đổi thiết bị.

Sản phẩm có ba lựa chọn:

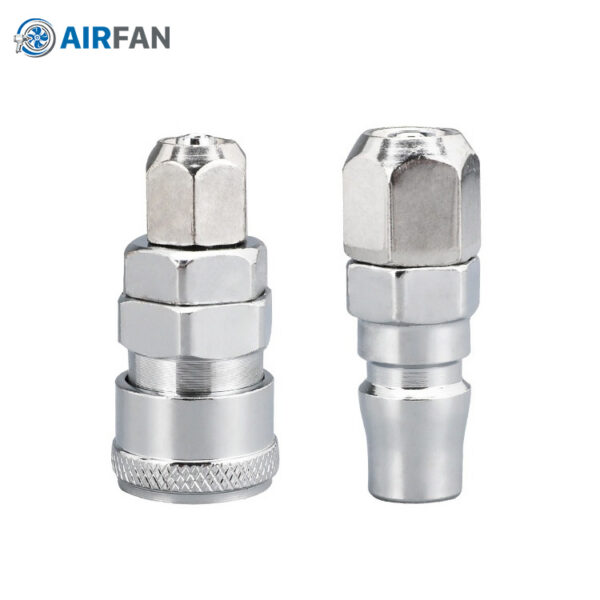

• P-SP20 + PP20: phù hợp với dây hơi có đường kính trong khoảng Φ8 mm.
• P-SP30 + PP30: phù hợp với dây hơi có đường kính trong khoảng Φ10 mm.
• P-SP40 + PP40: phù hợp với dây hơi có đường kính trong khoảng Φ12 mm.

Đặc điểm nổi bật

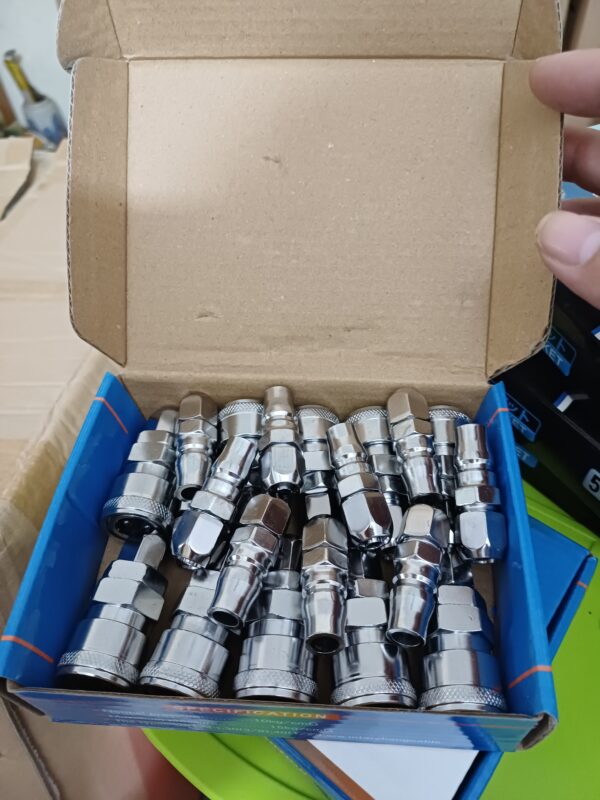

• Bộ sản phẩm gồm 01 đầu nối nhanh SP và 01 đầu cắm PP cùng cỡ.
• Đầu nối dạng đuôi chuột, dùng để lắp trực tiếp vào lòng dây hơi.
• Thao tác kết nối và tháo rời nhanh chóng.
• Kết cấu kim loại chắc chắn, phù hợp môi trường nhà xưởng.
• Có ba lựa chọn phổ biến: 20, 30 và 40.
• Phù hợp với nhiều loại dây hơi khí nén, tùy đường kính trong thực tế.

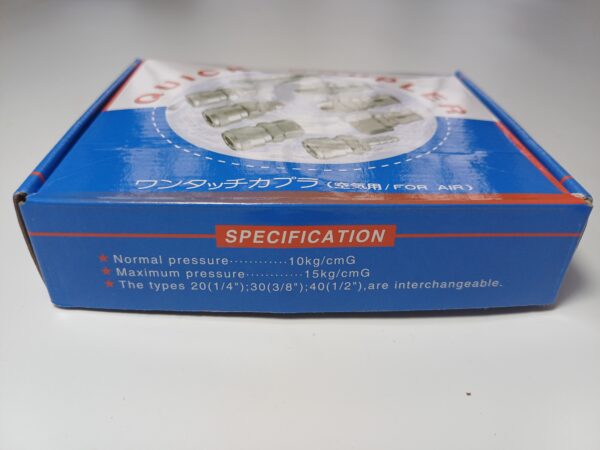

Bảng thông số kỹ thuật tham khảo

Ứng dụng

Bộ đầu nối P-SP + PP phù hợp sử dụng cho:

• Máy nén khí và đường cấp khí trong nhà xưởng.
• Dây hơi dùng cho súng xì khô và dụng cụ khí nén.
• Máy móc và dây chuyền sản xuất.
• Gara sửa chữa ô tô, xe máy.
• Thiết bị phun sơn và hệ thống cấp khí lưu động.
• Các vị trí cần tháo lắp hoặc thay đổi đường dây thường xuyên.

Hướng dẫn lựa chọn

Khi lựa chọn sản phẩm, cần xác định đường kính trong của dây hơi, không chỉ dựa vào đường kính ngoài hoặc tên kích thước in trên cuộn dây.

• Chọn bộ số 20 cho dây có đường kính trong khoảng Φ8 mm.
• Chọn bộ số 30 cho dây có đường kính trong khoảng Φ10 mm.
• Chọn bộ số 40 cho dây có đường kính trong khoảng Φ12 mm.

Dung sai đường kính, độ cứng của dây và độ dày thành ống có thể ảnh hưởng đến khả năng lắp. Nên thử trực tiếp khi kết hợp sản phẩm của các nhà sản xuất khác nhau.

Lưu ý khi lắp đặt

• Cắt đầu dây vuông và làm sạch trước khi lắp.
• Đưa đầu đuôi chuột vào đủ sâu trong lòng dây.
• Sử dụng đai siết có kích thước phù hợp để cố định dây.
• Không dùng dây bị nứt, chai cứng hoặc biến dạng.
• Kiểm tra rò rỉ sau khi cấp khí.
• Ngắt hoàn toàn áp suất trước khi tháo hoặc thay đầu nối.

Tư vấn và báo giá

Khách hàng vui lòng cung cấp kích thước dây hơi, hình ảnh sản phẩm đang sử dụng, áp suất làm việc và số lượng cần mua. AIRTECH sẽ hỗ trợ kiểm tra khả năng tương thích và tư vấn bộ đầu nối phù hợp.
