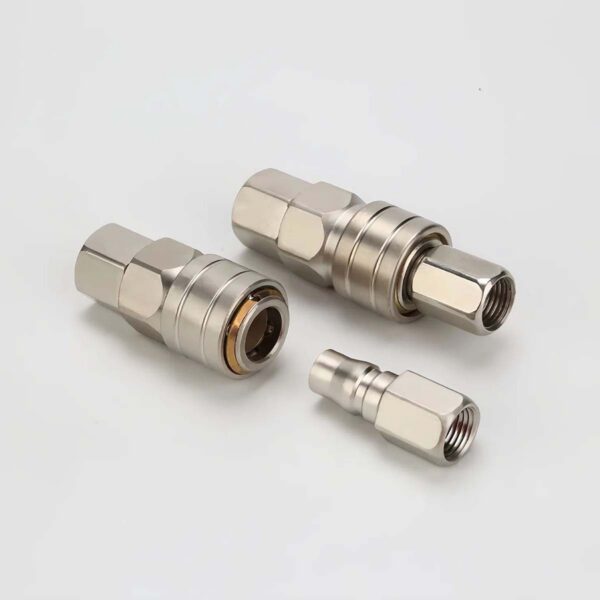

Bộ đầu nối nhanh khí nén ren trong loại tự khóa Z-SF + PF
Bộ đầu nối nhanh khí nén Z-SF + PF gồm một đầu nối nhanh cái Z-SF và một đầu cắm đực PF có cùng kích thước ren trong. Sản phẩm được sử dụng để tạo điểm kết nối nhanh giữa đường khí với van, bộ lọc, bộ chia khí, máy móc hoặc phụ kiện có đầu ren ngoài.
Đầu nối Z-SF sử dụng cơ cấu tự khóa một tay. Khi đưa đầu cắm PF vào đúng vị trí, cơ cấu khóa bên trong sẽ tự giữ đầu cắm, giúp thao tác kết nối nhanh và thuận tiện hơn so với đầu nối loại thường.
Sản phẩm có ba lựa chọn kích thước:
- Z-SF20 + PF20: ren trong 1/4 inch.
- Z-SF30 + PF30: ren trong 3/8 inch.
- Z-SF40 + PF40: ren trong 1/2 inch.
Đặc điểm nổi bật
- Bộ sản phẩm gồm 01 đầu nối nhanh tự khóa Z-SF và 01 đầu cắm PF cùng cỡ.
- Cơ cấu tự khóa một tay giúp kết nối nhanh và thuận tiện.
- Kiểu kết nối ren trong, phù hợp với thiết bị có đầu ren ngoài.
- Thích hợp với các vị trí thường xuyên tháo lắp hoặc thay đổi thiết bị.
- Kết cấu kim loại mạ niken, phù hợp môi trường nhà xưởng.
- Có ba kích thước phổ biến: 20, 30 và 40.
- Có thể kết hợp với van khí, bộ lọc, đồng hồ áp suất và nhiều phụ kiện khí nén khác.
Thông số kỹ thuật chung
| Thông số | Giá trị tham khảo |
|---|---|
| Môi chất sử dụng | Khí nén |
| Áp suất chịu đựng | 1,32 MPa, tương đương khoảng 13,5 kgf/cm² |
| Áp suất làm việc | 0–0,9 MPa, tương đương khoảng 0–9,2 kgf/cm² |
| Nhiệt độ môi trường và lưu chất | 0–60°C |
| Vật liệu | Kim loại mạ niken |
| Phương thức kết nối | Kết nối tự khóa một tay |
Bảng kích thước và mã biến thể
| Kích thước bộ nối | Đầu nối tự khóa | Đầu cắm | Kích thước ren | Kiểu ren | SKU |
|---|---|---|---|---|---|
| 20 | Z-SF20 | PF20 | 1/4 inch | Ren trong | Z-SF20-PF20 |
| 30 | Z-SF30 | PF30 | 3/8 inch | Ren trong | Z-SF30-PF30 |
| 40 | Z-SF40 | PF40 | 1/2 inch | Ren trong | Z-SF40-PF40 |
So sánh loại thường và loại tự khóa
| Tiêu chí | P-SF loại thường | Z-SF loại tự khóa |
|---|---|---|
| Cách kết nối | Thao tác theo cơ cấu vòng khóa thông thường | Đưa đầu cắm vào để cơ cấu tự giữ |
| Mức độ thuận tiện | Phù hợp nhu cầu sử dụng phổ thông | Phù hợp vị trí tháo lắp thường xuyên |
| Kiểu ren | Ren trong | Ren trong |
Ứng dụng
Bộ đầu nối Z-SF + PF phù hợp sử dụng tại:
- Hệ thống khí nén trong nhà xưởng.
- Máy nén khí và bộ lọc khí.
- Van điện từ và cụm điều khiển khí nén.
- Đồng hồ áp suất và thiết bị có đầu ren ngoài.
- Máy móc và dây chuyền sản xuất.
- Gara sửa chữa ô tô, xe máy.
- Thiết bị phun sơn và dụng cụ sử dụng khí nén.
- Các vị trí cần tháo lắp hoặc thay đổi thiết bị thường xuyên.
Hướng dẫn lựa chọn
Khi chọn sản phẩm, cần xác định đúng kích thước đầu ren ngoài của thiết bị hoặc phụ kiện cần kết nối:
- Chọn bộ số 20 cho đầu ren ngoài 1/4 inch.
- Chọn bộ số 30 cho đầu ren ngoài 3/8 inch.
- Chọn bộ số 40 cho đầu ren ngoài 1/2 inch.
Không nên lựa chọn chỉ dựa vào đường kính đo bằng thước, vì khả năng tương thích còn phụ thuộc vào bước ren và tiêu chuẩn ren của từng thiết bị.
Lưu ý khi lắp đặt
- Ngắt hoàn toàn áp suất trước khi lắp đặt hoặc tháo đầu nối.
- Kiểm tra đúng kích thước và tiêu chuẩn ren.
- Có thể sử dụng băng tan hoặc vật liệu làm kín ren phù hợp.
- Không siết quá lực để tránh hỏng ren hoặc biến dạng thân nối.
- Làm sạch bụi, dầu bẩn và mạt kim loại trước khi kết nối.
- Đưa đầu cắm PF vào đúng tâm và đủ hành trình để cơ cấu khóa hoạt động.
- Kiểm tra độ giữ và tình trạng rò rỉ sau khi cấp khí.
Tư vấn và báo giá
Khách hàng vui lòng cung cấp kích thước ren, hình ảnh vị trí lắp đặt, áp suất làm việc và số lượng cần sử dụng. AIRTECH sẽ hỗ trợ kiểm tra khả năng tương thích và tư vấn bộ đầu nối phù hợp.
Hotline/Zalo: 0981 931 525
Website: airtechvietnam.com
