Bộ đầu nối nhanh khí nén ren ngoài loại tự khóa Z-SM + PM

Bộ đầu nối nhanh khí nén ren ngoài loại tự khóa Z-SM + PM

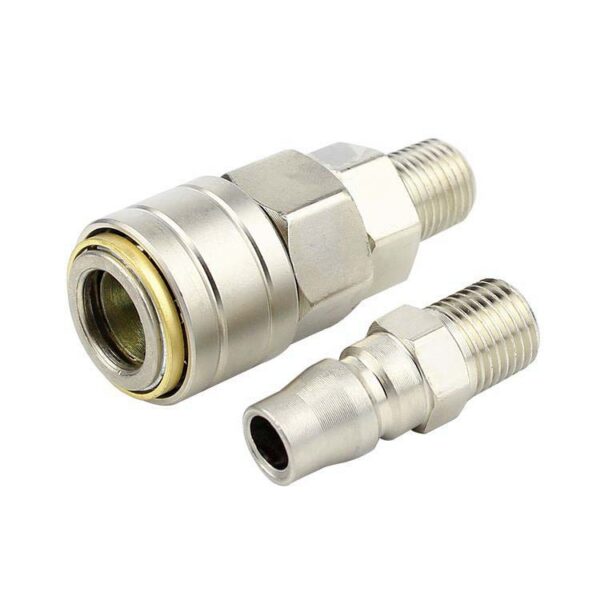

Bộ đầu nối nhanh khí nén Z-SM + PM gồm một đầu nối nhanh cái Z-SM và một đầu cắm đực PM có cùng kích thước ren ngoài. Sản phẩm được sử dụng để tạo điểm kết nối nhanh giữa đường khí với van, bộ lọc, bộ chia khí, máy móc hoặc các thiết bị có cổng ren trong.

So với dòng đầu nối loại thường P-SM, đầu nối Z-SM được trang bị cơ cấu tự khóa. Khi đưa đầu cắm PM vào đúng vị trí, cơ cấu bên trong sẽ giữ đầu cắm, giúp quá trình kết nối nhanh và thuận tiện hơn tại các vị trí thường xuyên tháo lắp.

Sản phẩm có các lựa chọn kích thước:

• Z-SM20 + PM20: ren ngoài 1/4 inch.
• Z-SM30 + PM30: ren ngoài 3/8 inch.
• Z-SM40 + PM40: ren ngoài 1/2 inch.

Đặc điểm nổi bật

• Bộ sản phẩm gồm 01 đầu nối nhanh tự khóa Z-SM và 01 đầu cắm PM cùng cỡ.
• Cơ cấu tự khóa giúp thao tác kết nối nhanh và thuận tiện.
• Kiểu kết nối ren ngoài, phù hợp với thiết bị có cổng ren trong.
• Thích hợp với các vị trí cần tháo lắp, bảo dưỡng hoặc thay đổi thiết bị thường xuyên.
• Kết cấu kim loại chắc chắn, phù hợp môi trường nhà xưởng.
• Có ba kích thước phổ biến: 20, 30 và 40.
• Dễ kết hợp với van khí, bộ lọc, bộ chia khí, đồng hồ áp suất và các phụ kiện khí nén khác.

Bảng thông số kỹ thuật tham khảo

So sánh đầu nối loại thường và loại tự khóa

Ứng dụng

Bộ đầu nối Z-SM + PM phù hợp sử dụng tại:

• Hệ thống khí nén trong nhà xưởng.
• Máy nén khí và bộ lọc khí.
• Van điện từ và cụm điều khiển khí nén.
• Bộ chia khí và đường ống khí nén.
• Máy móc và dây chuyền sản xuất.
• Gara sửa chữa ô tô, xe máy.
• Thiết bị phun sơn và dụng cụ sử dụng khí nén.
• Các vị trí cần tháo lắp hoặc thay đổi thiết bị thường xuyên.

Hướng dẫn lựa chọn

Khi chọn sản phẩm, cần xác định đúng kích thước cổng ren trong của thiết bị hoặc phụ kiện cần kết nối:

• Chọn bộ số 20 cho cổng ren trong 1/4 inch.
• Chọn bộ số 30 cho cổng ren trong 3/8 inch.
• Chọn bộ số 40 cho cổng ren trong 1/2 inch.

Không nên lựa chọn chỉ dựa vào đường kính đo bằng thước, vì khả năng tương thích còn phụ thuộc vào bước ren và tiêu chuẩn ren của từng thiết bị.

Lưu ý khi lắp đặt

• Ngắt hoàn toàn áp suất trước khi lắp đặt hoặc tháo đầu nối.
• Kiểm tra đúng kích thước và tiêu chuẩn ren.
• Có thể sử dụng băng tan hoặc vật liệu làm kín ren phù hợp.
• Không siết quá lực để tránh hỏng ren hoặc biến dạng thân nối.
• Làm sạch bụi, dầu bẩn và mạt kim loại trước khi kết nối.
• Đưa đầu cắm PM vào đúng tâm và đủ hành trình để cơ cấu khóa hoạt động.
• Kiểm tra độ giữ và tình trạng rò rỉ sau khi cấp khí.

Tư vấn và báo giá

Khách hàng vui lòng cung cấp kích thước ren, hình ảnh vị trí lắp đặt, áp suất làm việc và số lượng cần sử dụng. AIRTECH sẽ hỗ trợ kiểm tra khả năng tương thích và tư vấn bộ đầu nối phù hợp.
