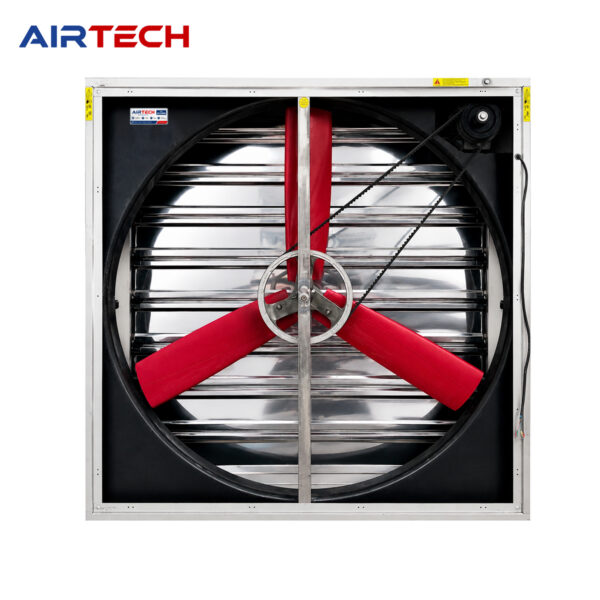

Quạt thông gió vuông cánh PA – Truyền động gián tiếp – Hiệu suất cao

Quạt thông gió vuông cánh PA AIRTECH – Giải pháp thông gió lưu lượng lớn cho nhà xưởng và trang trại

Quạt thông gió vuông cánh PA AIRTECH là dòng quạt công nghiệp truyền động gián tiếp được thiết kế cho các hệ thống cần lưu lượng gió lớn, vận hành ổn định và khả năng làm việc liên tục trong môi trường công nghiệp. Sản phẩm phù hợp cho nhà xưởng, trang trại chăn nuôi, nhà kính, kho hàng, xưởng may, xưởng cơ khí, khu vực sản xuất có nhiệt độ cao và đặc biệt là các hệ thống làm mát kết hợp tấm Cooling Pad.

Dòng quạt này sử dụng cánh PA – Polyamide – có trọng lượng nhẹ, độ bền tốt và khả năng tạo lưu lượng gió lớn. So với các dòng quạt cánh kim loại truyền thống, cánh PA giúp giảm tải cho hệ truyền động, hỗ trợ quạt vận hành ổn định hơn và phù hợp với các hệ thống cần hoạt động trong thời gian dài.

AIRTECH cung cấp dòng quạt vuông cánh PA với ba kích thước phổ biến gồm ATK-S1100PA, ATK-S1220PA và ATK-S1380PA. Lưu lượng gió tương ứng từ 40.000 đến 54.000 m³/h, đáp ứng nhiều quy mô nhà xưởng và trang trại khác nhau.

Cấu tạo quạt thông gió vuông cánh PA AIRTECH

Quạt vuông cánh PA được cấu tạo từ nhiều bộ phận có chức năng riêng biệt nhưng làm việc đồng bộ nhằm tạo ra lưu lượng gió lớn và duy trì độ ổn định trong quá trình vận hành.

1. Khung quạt tôn mạ kẽm chắc chắn

Phần khung quạt được chế tạo từ tôn mạ kẽm có khả năng chịu lực tốt và hạn chế quá trình oxy hóa trong điều kiện sử dụng thông thường. Kết cấu dạng vuông giúp quạt dễ dàng lắp đặt trực tiếp vào tường, vách nhà xưởng, chuồng trại hoặc hệ thống khung thép.

Ngoài phiên bản tôn mạ kẽm tiêu chuẩn, tùy theo yêu cầu của công trình, AIRTECH có thể tư vấn các phiên bản sử dụng vật liệu Inox 304 hoặc Inox 430 cho những môi trường cần khả năng chống ăn mòn cao hơn hoặc yêu cầu vệ sinh đặc biệt.

2. Cánh quạt PA hiệu suất cao

Cánh quạt được chế tạo từ vật liệu Polyamide, thường gọi là PA. Đây là loại vật liệu kỹ thuật được sử dụng rộng rãi trong nhiều thiết bị công nghiệp nhờ trọng lượng nhẹ, độ bền cơ học tốt và khả năng tạo hình khí động học.

Thiết kế cánh tối ưu giúp quạt tạo được lưu lượng gió lớn trong khi vẫn duy trì khả năng vận hành ổn định. Với model ATK-S1380PA, lưu lượng gió có thể đạt tới 54.000 m³/h, phù hợp cho các khu vực có diện tích lớn hoặc yêu cầu thay đổi không khí nhanh.

3. Truyền động gián tiếp bằng dây curoa

Khác với quạt truyền động trực tiếp, động cơ của quạt truyền động gián tiếp không gắn trực tiếp vào tâm cánh. Công suất từ motor được truyền tới cánh quạt thông qua puly và dây curoa.

Thiết kế này giúp động cơ được bố trí tách khỏi tâm cánh, thuận tiện trong việc kiểm tra, bảo trì và thay thế. Hệ thống dây curoa cũng giúp truyền chuyển động ổn định và phù hợp với các dòng quạt công nghiệp công suất lớn.

4. Động cơ Siemens

Dòng quạt cánh PA AIRTECH có thể sử dụng động cơ Siemens nhập khẩu. Đây là thương hiệu động cơ công nghiệp được sử dụng phổ biến trong nhiều hệ thống máy móc và thiết bị công nghiệp.

Động cơ phù hợp với chế độ vận hành liên tục, giúp hệ thống thông gió hoạt động ổn định trong nhà xưởng, trang trại hoặc khu vực sản xuất có thời gian làm việc dài.

5. Puly và hệ thống truyền động

Puly đóng vai trò truyền mô-men từ động cơ tới cánh quạt thông qua dây curoa. Thiết kế puly kích thước phù hợp giúp duy trì tốc độ quay của cánh và đảm bảo lưu lượng gió theo thiết kế.

Trong quá trình sử dụng, dây curoa là bộ phận cần được kiểm tra định kỳ nhằm đảm bảo độ căng phù hợp. Việc bảo dưỡng đúng cách giúp quạt vận hành ổn định và hạn chế hao mòn không cần thiết.

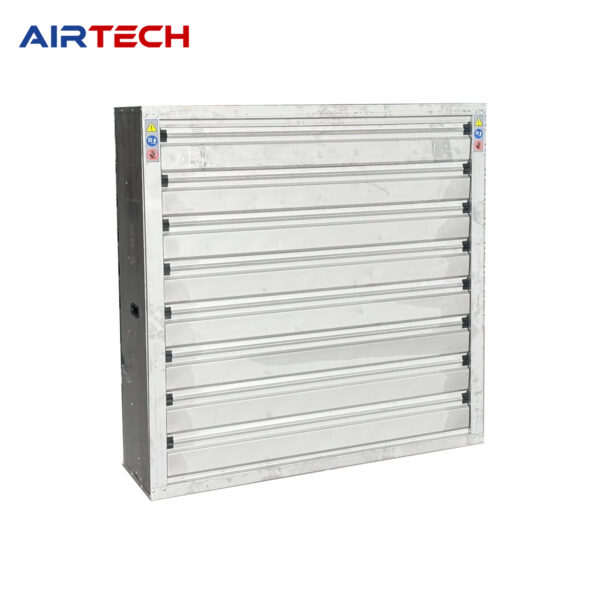

6. Lá chớp phía sau

Phía sau quạt được trang bị hệ thống lá chớp. Khi quạt hoạt động, luồng gió đẩy các lá chớp mở ra để không khí thoát ra ngoài. Khi quạt dừng, lá chớp đóng lại giúp hạn chế bụi, nước mưa, côn trùng và luồng khí từ bên ngoài đi ngược vào khu vực sử dụng.

Ưu điểm của quạt thông gió vuông cánh PA

Lưu lượng gió lớn

Một trong những ưu điểm quan trọng nhất của dòng quạt này là khả năng tạo lưu lượng gió lớn. Tùy từng model, lưu lượng đạt từ 40.000 đến 54.000 m³/h.

Nhờ lưu lượng lớn, số lượng quạt cần lắp đặt có thể được tối ưu so với các loại quạt lưu lượng thấp hơn. Điều này đặc biệt hữu ích trong các nhà xưởng diện tích lớn, khu vực chăn nuôi hoặc hệ thống Cooling Pad.

Phù hợp với hệ thống thông gió áp suất âm

Quạt vuông công nghiệp thường được bố trí ở một phía của nhà xưởng hoặc trang trại để hút không khí nóng, mùi và khí tù đọng ra ngoài. Khi quạt hoạt động, áp suất trong khu vực giảm nhẹ và không khí mới sẽ được hút vào từ cửa lấy gió hoặc tấm Cooling Pad ở phía đối diện.

Cách bố trí này tạo thành dòng không khí xuyên suốt không gian, giúp quá trình thông gió hiệu quả hơn so với việc chỉ sử dụng quạt tuần hoàn bên trong.

Độ bền cao

Khung tôn mạ kẽm, cánh PA và hệ truyền động được thiết kế cho môi trường công nghiệp. Nếu được lắp đặt và bảo trì đúng cách, quạt có thể hoạt động ổn định trong thời gian dài.

Dễ bảo trì

Kết cấu truyền động gián tiếp giúp các bộ phận như motor, dây curoa và puly có thể kiểm tra riêng biệt. Khi cần bảo dưỡng, kỹ thuật viên có thể xử lý từng bộ phận mà không nhất thiết phải thay toàn bộ cụm cánh.

Đa dạng kích thước

Ba kích thước 1100, 1220 và 1380 mm giúp người dùng dễ lựa chọn theo diện tích, lưu lượng yêu cầu và vị trí lắp đặt.

Thông số kỹ thuật quạt thông gió vuông cánh PA

So sánh ba model ATK-S1100PA, ATK-S1220PA và ATK-S1380PA

ATK-S1100PA

Model ATK-S1100PA có kích thước 1100 × 1100 × 400 mm, công suất 750 W và lưu lượng gió khoảng 40.000 m³/h.

Đây là lựa chọn phù hợp cho các không gian vừa và nhỏ hoặc vị trí lắp đặt bị giới hạn kích thước. Model này cũng phù hợp khi cần bố trí nhiều quạt phân bố đều trên một mặt tường.

ATK-S1220PA

ATK-S1220PA có kích thước 1220 × 1220 × 400 mm, công suất 750 W và lưu lượng gió khoảng 44.000 m³/h.

Model này nằm giữa hai phiên bản 1100 và 1380, phù hợp với các công trình cần lưu lượng cao hơn nhưng chưa cần tới kích thước 1380 mm.

ATK-S1380PA

ATK-S1380PA là model có lưu lượng lớn nhất trong nhóm, đạt khoảng 54.000 m³/h với công suất 1.100 W.

Kích thước 1380 × 1380 × 400 mm và sải cánh 1270 mm giúp model này phù hợp cho nhà xưởng lớn, chuồng trại, nhà kính và hệ thống làm mát Cooling Pad có yêu cầu trao đổi không khí cao.

Ứng dụng của quạt vuông cánh PA trong nhà xưởng

Trong nhà xưởng, nhiệt phát sinh từ máy móc, mái tôn, con người và quá trình sản xuất có thể khiến nhiệt độ bên trong cao hơn đáng kể so với môi trường bên ngoài.

Quạt thông gió vuông được lắp trên tường giúp hút khí nóng ra ngoài, tạo điều kiện cho không khí mới đi vào. Khi bố trí đúng số lượng và vị trí, hệ thống có thể giúp giảm tình trạng tích tụ nhiệt và cải thiện môi trường làm việc.

Một số khu vực phù hợp gồm xưởng cơ khí, xưởng may, xưởng sản xuất bao bì, xưởng nhựa, xưởng gia công kim loại, nhà kho và nhiều loại hình nhà máy khác.

Ứng dụng trong trang trại chăn nuôi

Trong các trang trại chăn nuôi kín, kiểm soát nhiệt độ và chất lượng không khí là yếu tố rất quan trọng. Nhiệt, độ ẩm và khí thải sinh ra từ vật nuôi có thể tích tụ nếu thông gió không đủ.

Quạt vuông cánh PA có thể được bố trí ở cuối chuồng để hút không khí ra ngoài. Phía đối diện thường bố trí cửa lấy gió hoặc hệ thống Cooling Pad nhằm tạo dòng khí chạy dọc theo chuồng.

Hệ thống này thường được sử dụng tại trại heo, trại gà và nhiều mô hình chăn nuôi công nghiệp khác.

Kết hợp quạt vuông với tấm Cooling Pad

Một trong những ứng dụng phổ biến nhất của quạt vuông công nghiệp là kết hợp với tấm làm mát Cooling Pad.

Trong hệ thống này, Cooling Pad được bố trí ở một đầu nhà xưởng hoặc trang trại và quạt hút được bố trí ở đầu đối diện. Khi quạt hoạt động, không khí bên ngoài được hút qua bề mặt Cooling Pad có nước tuần hoàn.

Quá trình bay hơi nước giúp giảm nhiệt độ của dòng khí trước khi đi vào khu vực cần làm mát. Không khí sau đó di chuyển xuyên suốt không gian và được quạt hút ra ngoài.

Hiệu quả làm mát thực tế phụ thuộc vào nhiều yếu tố như độ ẩm môi trường, tốc độ gió, diện tích Cooling Pad, lưu lượng quạt và độ kín của công trình.

Cách tính số lượng quạt cần sử dụng

Không nên lựa chọn số lượng quạt chỉ dựa trên diện tích sàn. Để có kết quả hợp lý hơn, cần xét đến thể tích không gian và số lần trao đổi không khí mong muốn.

Ví dụ, một nhà xưởng có diện tích 1.000 m² và chiều cao trung bình 5 m sẽ có thể tích khoảng 5.000 m³.

Nếu hệ thống cần trao đổi toàn bộ không khí 30 lần mỗi giờ thì tổng lưu lượng cần thiết sẽ vào khoảng 150.000 m³/h.

Trong trường hợp sử dụng ATK-S1380PA với lưu lượng danh định 54.000 m³/h, có thể cần khoảng 3 quạt theo tính toán lý thuyết. Tuy nhiên trong thiết kế thực tế cần tính thêm tổn thất lưu lượng, điều kiện cấp gió, nguồn nhiệt và cách bố trí mặt bằng.

Vị trí lắp đặt quạt vuông công nghiệp

Quạt nên được lắp tại vị trí có khả năng hút khí nóng và khí tù đọng ra ngoài hiệu quả. Trong nhiều nhà xưởng, quạt được bố trí thành hàng trên một mặt tường và cửa lấy gió nằm ở phía đối diện.

Khoảng cách giữa các quạt cần được phân bố hợp lý để tránh tạo vùng thông gió quá mạnh ở một vị trí nhưng lại thiếu lưu thông không khí ở khu vực khác.

Đối với hệ thống Cooling Pad, cần hạn chế các khe hở lớn không kiểm soát vì không khí có thể đi vào qua các vị trí này thay vì đi qua tấm làm mát.

Hướng dẫn bảo trì quạt

Bảo trì định kỳ giúp duy trì lưu lượng gió và kéo dài tuổi thọ của hệ thống.

• Kiểm tra độ căng dây curoa định kỳ.
• Kiểm tra puly và độ đồng tâm của hệ truyền động.
• Vệ sinh bụi bẩn trên cánh quạt.
• Kiểm tra lá chớp có đóng mở bình thường hay không.
• Kiểm tra tiếng ồn và độ rung bất thường.
• Kiểm tra bulong, khung và các vị trí liên kết.
• Vệ sinh khu vực motor để đảm bảo khả năng tản nhiệt.

Tần suất bảo trì phụ thuộc vào môi trường sử dụng. Nhà xưởng nhiều bụi hoặc trang trại có độ ẩm cao thường cần kiểm tra thường xuyên hơn.

Quạt truyền động gián tiếp khác gì quạt truyền động trực tiếp?

Ở quạt truyền động trực tiếp, trục động cơ kết nối trực tiếp với cánh quạt. Kết cấu này thường đơn giản và ít bộ phận truyền động.

Trong khi đó, quạt truyền động gián tiếp sử dụng motor, puly và dây curoa để truyền chuyển động tới cánh.

Mỗi kiểu truyền động có ưu điểm riêng. Quạt gián tiếp thuận tiện trong việc thay đổi tỷ số truyền, bảo trì hệ thống và bố trí động cơ ngoài tâm cánh. Quạt trực tiếp lại có kết cấu gọn và giảm số lượng bộ phận chuyển động.

Việc lựa chọn loại nào cần dựa vào yêu cầu kỹ thuật và điều kiện vận hành của từng công trình.

Tại sao nên lựa chọn đúng lưu lượng quạt?

Lưu lượng quá thấp có thể khiến hệ thống không đủ khả năng loại bỏ nhiệt và khí tù đọng. Ngược lại, lắp quá nhiều quạt có thể làm tăng chi phí đầu tư và điện năng mà không mang lại hiệu quả tương ứng.

Vì vậy AIRTECH khuyến nghị khách hàng cung cấp các thông tin như chiều dài, chiều rộng, chiều cao công trình, mục đích sử dụng, số lượng máy móc hoặc vật nuôi và điều kiện cấp gió để lựa chọn phương án hợp lý hơn.

Chính sách và hỗ trợ từ AIRTECH

AIRTECH cung cấp quạt thông gió công nghiệp cùng các giải pháp thông gió và làm mát phù hợp cho nhiều loại công trình.

• Tư vấn lựa chọn model phù hợp với nhu cầu sử dụng.
• Hỗ trợ tính toán lưu lượng và số lượng quạt.
• Hỗ trợ phương án bố trí quạt và Cooling Pad.
• Giao hàng toàn quốc.
• Bảo hành theo chính sách của AIRTECH.
• Hỗ trợ cung cấp chứng từ CO, CQ theo yêu cầu và điều kiện từng đơn hàng.

Liên hệ tư vấn quạt thông gió vuông cánh PA AIRTECH

Nếu bạn đang cần thiết kế hệ thống thông gió cho nhà xưởng, trang trại hoặc khu vực sản xuất, hãy cung cấp cho AIRTECH thông tin về diện tích, chiều cao và mục đích sử dụng. Đội ngũ AIRTECH sẽ hỗ trợ lựa chọn model và số lượng quạt phù hợp hơn với nhu cầu thực tế.
