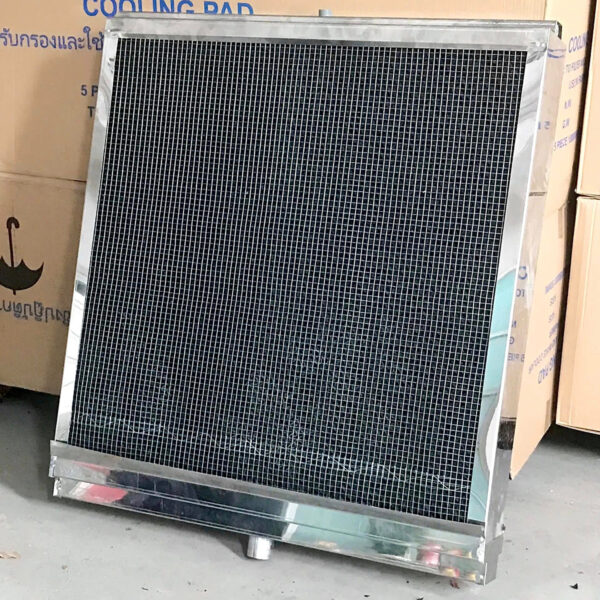

Khung dàn mát Cooling Pad inox 304/430 theo yêu cầu
Khung dàn mát Cooling Pad là bộ phận dùng để cố định các tấm giấy làm mát, phân phối nước trên bề mặt giấy và thu hồi nước về hệ thống tuần hoàn. AIRTECH cung cấp các bộ khung gia công theo kích thước thực tế của công trình, phù hợp với hệ thống làm mát nhà xưởng, trang trại, nhà kính và khu vực sản xuất.
Dòng khung inox có thể lựa chọn Inox 304 hoặc Inox 430 tùy yêu cầu về môi trường sử dụng, ngân sách và mức độ chống ăn mòn.
Đặc điểm nổi bật của khung dàn mát Cooling Pad
1. Gia công theo kích thước thực tế
Khung được thiết kế dựa trên số lượng tấm Cooling Pad và chiều dài dàn mát cần lắp đặt. Nhờ đó có thể đáp ứng nhiều quy mô công trình khác nhau thay vì chỉ sử dụng một kích thước cố định.

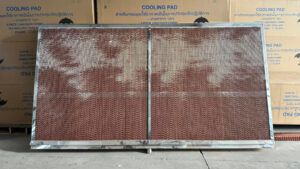

2. Tùy chọn Inox 304 hoặc Inox 430
Inox 304 phù hợp với các công trình ưu tiên khả năng chống ăn mòn và độ bền lâu dài. Inox 430 là phương án kinh tế hơn cho các hệ thống có điều kiện môi trường phù hợp.

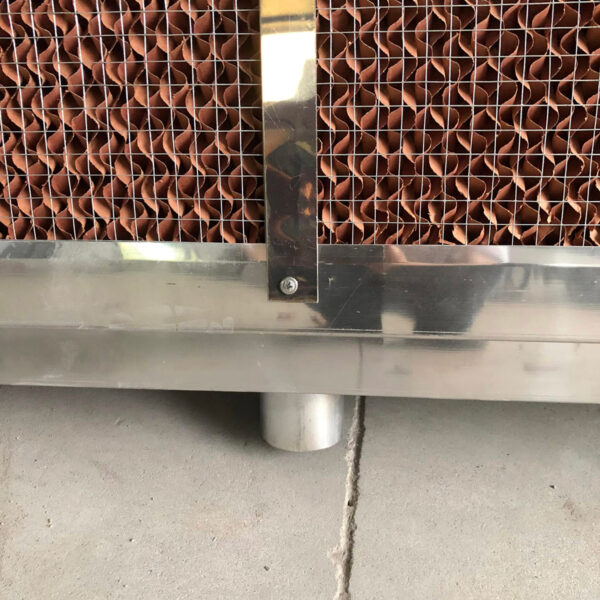

3. Tích hợp hệ thống cấp và thu hồi nước

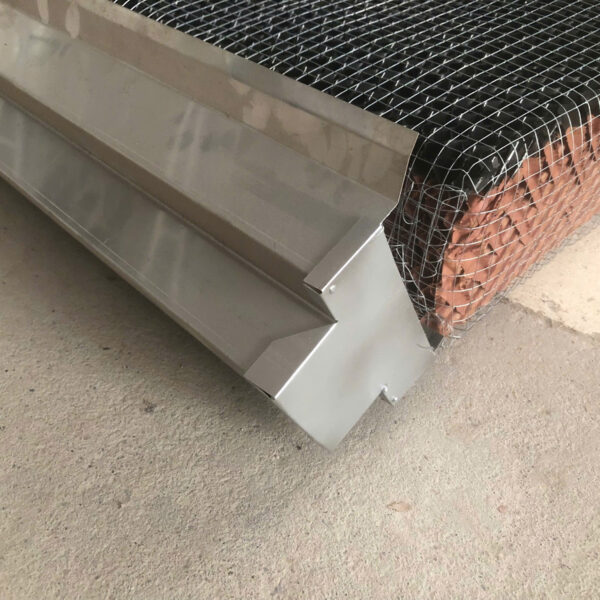

Khung dàn mát không chỉ giữ tấm giấy mà còn hỗ trợ hệ thống phân phối nước phía trên và máng thu hồi phía dưới, giúp nước được tuần hoàn qua bề mặt Cooling Pad trong quá trình vận hành.
4. Phù hợp nhiều loại giấy Cooling Pad

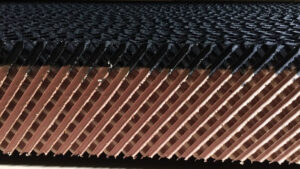

Khung có thể sử dụng với giấy nâu tiêu chuẩn hoặc giấy phủ chống rêu, tùy theo môi trường và yêu cầu bảo dưỡng của hệ thống.
Thông số kỹ thuật tham khảo
| Cấu hình khung | Số tấm giấy | A (mm) | B (mm) | C (mm) | D (mm) | ØE (mm) |
|---|---|---|---|---|---|---|
| Khung 1,2 mét | 2 | 1.200 | 160 | 1.800 | 100 | 60 |
| Khung 1,8 mét | 3 | 1.800 | 160 | 1.800 | 100 | 60 |
| Khung 2,4 mét | 4 | 2.400 | 160 | 1.800 | 100 | 60 |
| Khung 5 tấm giấy* | 5 | 3.000 | 160 | 1.800 | 100 | 60 |
| Khung 3,6 mét | 6 | 3.600 | 160 | 1.800 | 100 | 60 |
| Khung 4,2 mét | 7 | 4.200 | 160 | 1.800 | 100 | 60 |
| Khung 4,8 mét | 8 | 4.800 | 160 | 1.800 | 100 | 60 |
| Khung 5,4 mét | 9 | 5.400 | 160 | 1.800 | 100 | 60 |
| Khung 6,0 mét | 10 | 6.000 | 160 | 1.800 | 100 | 60 |
*Catalogue ghi “Khung 3.4 mét (5 tấm giấy)” nhưng kích thước A là 3.000mm. Cần xác nhận lại trước khi chốt thông số sản xuất.
Kích thước tấm Cooling Pad sử dụng
Theo tài liệu tham khảo, khung được thiết kế cho tấm Cooling Pad có kích thước khoảng 600 × 150 × 1.800mm, sử dụng giấy nâu tiêu chuẩn hoặc giấy phủ chống rêu, có bộ chia nước đi kèm theo cấu hình.

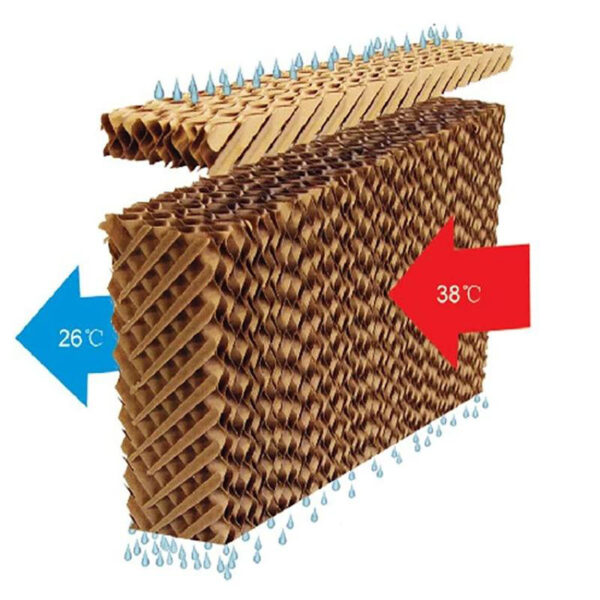

Nguyên lý hoạt động của dàn mát
Nước được bơm lên phía trên khung và phân phối đều xuống bề mặt giấy Cooling Pad. Khi quạt hút hoạt động, không khí nóng bên ngoài được kéo xuyên qua lớp giấy đang ướt. Quá trình bay hơi nước hấp thụ một phần nhiệt của không khí, giúp tạo ra luồng khí mát hơn trước khi đi vào bên trong công trình.
Do đó, khung dàn mát thường được bố trí ở một phía của nhà xưởng hoặc trang trại, trong khi quạt hút được lắp ở phía đối diện để tạo dòng khí xuyên suốt không gian.
Ứng dụng của khung dàn mát Cooling Pad
- Hệ thống làm mát nhà xưởng.
- Trang trại chăn nuôi gà, lợn và gia súc.
- Nhà kính trồng rau, hoa và cây giống.
- Khu vực sản xuất có nhiệt độ cao.
- Hệ thống thông gió áp suất âm.
- Công trình cần làm mát bằng phương pháp bay hơi nước.
Nên chọn Inox 304 hay Inox 430?
Inox 304 phù hợp hơn với môi trường ẩm thường xuyên, hệ thống vận hành liên tục hoặc công trình yêu cầu độ bền cao. Trong khi đó, Inox 430 có chi phí hợp lý hơn và phù hợp với các công trình có điều kiện sử dụng ít khắc nghiệt hơn.
Việc lựa chọn nên dựa trên môi trường thực tế, thời gian vận hành và ngân sách của công trình.
Khung dàn mát nên thiết kế bao nhiêu tấm?
Số lượng tấm Cooling Pad không nên lựa chọn chỉ dựa trên chiều dài bức tường. Diện tích dàn mát cần được tính đồng bộ với tổng lưu lượng quạt hút, vận tốc gió qua Cooling Pad và điều kiện nhiệt độ – độ ẩm của khu vực.
Với công trình lớn, nên tính đồng thời lưu lượng quạt hút + diện tích Cooling Pad để tránh tình trạng dàn mát quá nhỏ gây tăng trở lực hoặc phân phối khí không đều.

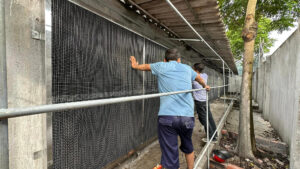

Lưu ý khi lắp đặt
- Đảm bảo khung được lắp thẳng và chắc chắn.
- Hệ thống cấp nước phải phân bố đều trên toàn bộ bề mặt giấy.
- Máng thu hồi nước cần có độ kín và độ dốc phù hợp.
- Kiểm tra rò rỉ nước tại các điểm nối.
- Vệ sinh bể nước và hệ thống tuần hoàn định kỳ.
- Không để tấm Cooling Pad bị khô cục bộ khi hệ thống đang vận hành.
Câu hỏi thường gặp
Khung dàn mát Cooling Pad có làm theo kích thước riêng không?
Có. Khung có thể được gia công theo số lượng tấm giấy và kích thước thực tế của công trình.
Có thể chọn vật liệu Inox 304 hoặc 430 không?
Có. Việc lựa chọn vật liệu phụ thuộc môi trường sử dụng, yêu cầu độ bền và ngân sách.
Khung có đi kèm tấm Cooling Pad không?
Tùy cấu hình đặt hàng. Khách hàng nên xác nhận rõ yêu cầu gồm khung, tấm Cooling Pad, bộ chia nước và các phụ kiện đường nước trước khi báo giá.
Dàn mát có cần kết hợp với quạt hút không?
Có. Trong hệ thống làm mát áp suất âm, quạt hút tạo dòng khí kéo không khí xuyên qua Cooling Pad, vì vậy hai thành phần cần được tính toán đồng bộ.
Đặt gia công khung dàn mát Cooling Pad tại AIRTECH
AIRTECH cung cấp và hỗ trợ lựa chọn khung dàn mát Cooling Pad cho nhà xưởng, trang trại và các hệ thống thông gió – làm mát công nghiệp.
Để lựa chọn cấu hình phù hợp, khách hàng nên cung cấp kích thước khu vực, chiều dài dự kiến của dàn mát, số lượng quạt hút và lưu lượng quạt. Từ các thông tin này có thể xác định số lượng tấm Cooling Pad và kích thước khung phù hợp hơn.
